SAUTER Kraft-Prüfstand – elektronisch, zwei Säulen TVS 20KN100-LD, Messbereich 20 kN, Geschwindigkeitsbereich 1 mm/min – 70 mm/min
Praktisches Set für Kraft-Weg-Messungen in Labor und Industrie
Beschreibung
- Fünf in einem – motorisierter Premium-Prüfstand, Längenmesssystem LD, Schnittstellenkabel, Datenübertragungssoftware AFH LD, Schnittstellenkonverter AFH 12 und Montage
- Mit Linearpotentiometer zur Längenmessung zur Erstellung von Kraft-Weg-Diagrammen am PC, maximaler Messbereich 210 mm, Ablesbarkeit 0,01 mm, Messgenauigkeit 0,5 % von [Max], USB-A-Kabel 1,5 m, hohe Datenerfassungsgeschwindigkeit
- Motorisierter Prüfstand für Zug- und Druckkraftmessungen
- Schrittmotor für optimale Bedienbarkeit:
– für konstante Geschwindigkeit von kleinster bis maximaler Belastung
– ermöglicht die Prüfung bei minimaler Geschwindigkeit und voller Belastung
– für höhere Positioniergenauigkeit. Präzises Starten und Stoppen, ohne Nachlauf, auch bei hohen Geschwindigkeiten
– genaueste Einstellmöglichkeit der Verfahrgeschwindigkeit mit Anzeige im Display - Maximaler Verfahrweg gesichert durch elektrische Endschalter
- Großer Arbeitsbereich durch standardmäßig lange Führungssäulen, ermöglicht eine Vielzahl von Befestigungsmöglichkeiten
- Besonders flexible Montagemöglichkeiten von unterschiedlichen Kraftmessgeräten, wie z. B. SAUTER FC, FH, FK, FL:

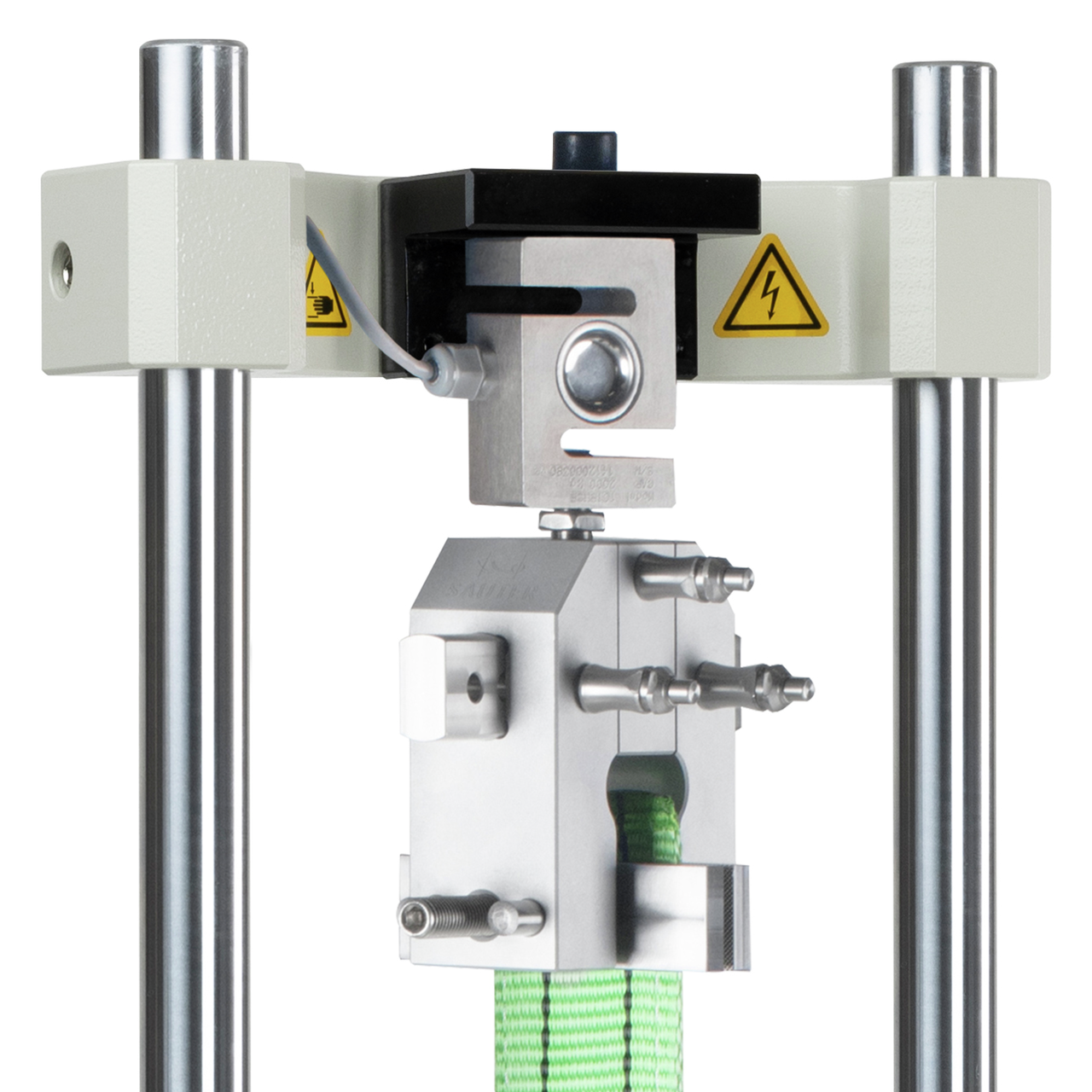

– Direktmontage der externen Messzelle ab 1000 N Messbereich an der Quertraverse

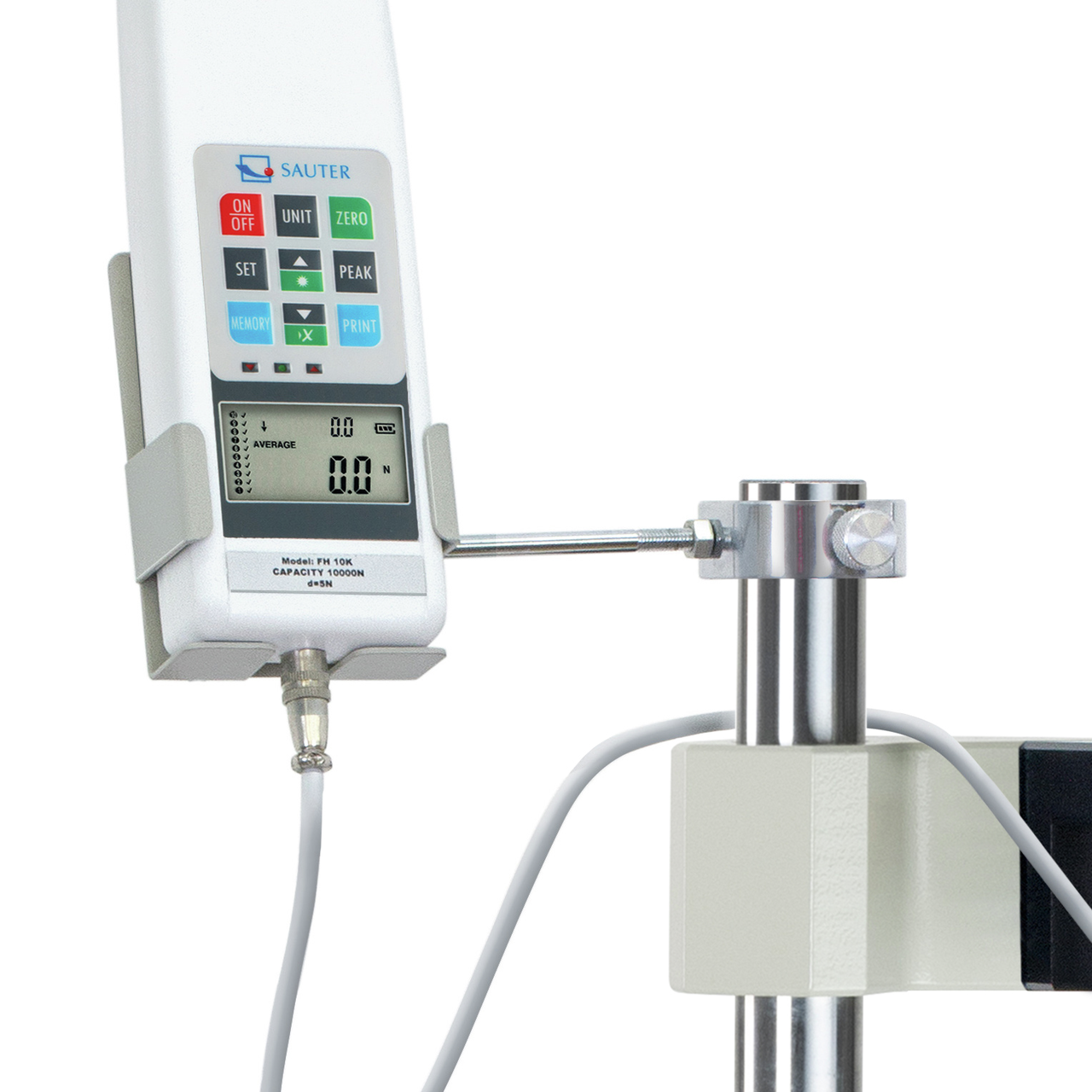

– Halterung für Kraftmessgeräte der Serie SAUTER FH mit externer Messzelle (siehe Zubehör)
Technische Daten
- Geschwindigkeitsgenauigkeit: 1% von [Max]
- Positioniergenauigkeit beim Abschalten: ± 0,05 mm
Maximal erzeugte Kraft: 20 kN
Maximaler Verfahrweg: 210 mm
Antriebsart: Schrittmotor
Abmessungen: k. A., 150 kg
Material Gehäuse: Metall, lackiert
Dokumente
Technisches Datenblatt TVS 20KN100-LD
Einzelprospekt TVS 20KN100-LD
Bedienungsanleitung TVS 20KN100-LD
